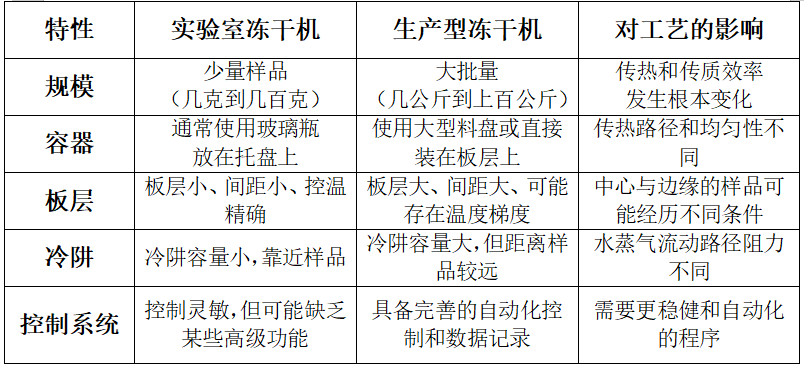

一、实验室冻干机 vs. 生产型冻干机的主要差异根源在于：
二、从实验室到生产的系统化转移步骤
第一步：在实验室确定并优化“关键工艺参数"
在放大之前，必须在实验室冻干机上建立一个稳健且理解透彻的“基础工艺"。这不仅仅是得到一个看起来成功的曲线，而是要理解其背后的原理。
1、确定产品的关键温度：
1）共晶点测试
共晶点是指物料中水分全部冻结的温度，是冻干工艺预冻阶段的关键参数。
2）共熔点测试
共熔点是指冻结的物料开始融化的温度，是冻干工艺一次干燥阶段的关键参数。
3）玻璃化转变温度测试
玻璃化转变温度(Tg')是指无定形体系从玻璃态转变为橡胶态的温度，是冻干工艺预冻和解析干燥阶段的关键参数。
4）塌陷温度测试
塌陷温度是指冻干制品干燥过程中失去刚性，开始变黏，发生类似塌方的崩解、融化或产生发泡现象的临界温度。
2、建立冻干曲线：
冷冻阶段：确定合适的冷冻速率（慢冻以形成大冰晶，利于干燥；快冻形成小冰晶，干燥慢但对某些产品有利）和是否需要进行退火处理。
一次干燥：目标是升华冰。核心是设定一个安全的板层温度，使产品温度始终低于其关键温度（共晶点或崩解温度），同时提供足够的升华热能。真空度是控制传质速率的关键参数。
二次干燥：目标是解吸残留水分。此时可以逐步提高板层温度，以打破水分子与产品的结合，但产品温度必须低于其最高允许温度。
第二步：进行“中试放大" - 最关键的一步
这是填补实验室和生产之间空白的桥梁。如果条件允许，使用一台中试型冻干机（比如板层面积0.5 - 1平方米）是理想选择。
1、保持关键参数一致：中试时，不应直接使用实验室的设备设定值（如板层温度、真空度），而应追求工艺条件的一致性。
核心策略：控制传质阻力。保持产品装载的厚度一致。这是放大中最关键的参数之一。如果实验室瓶子里产品装液高度是1cm，生产型也必须保持1cm。
控制升温速率：板层的升温/降温速率应对产品保持一致，而不是追求设备的最大能力。
使用PAT工具：在中试和生产型设备上，尽可能使用过程分析技术，如：
2）压力升高测试：这是最重要的放大工具。定期短暂关闭主阀，测量真空度的上升速率。可以推断出：升华干燥的终点（所有冰已升华）是否结束。3）露点传感器：与皮拉尼计结合使用，可以准确区分水蒸气分压和惰性气体分压，更好地监控干燥过程。2、建立“设计空间"：在中试阶段，不要只做一个“成功"的批次。要有意地探索参数的边界（例如，略高/略低的板层温度、真空度），观察其对产品质量（水分、外观、活性）的影响。这能让你了解工艺的稳健性，并为生产中的微小偏差提供缓冲。第三步：转移到生产型冻干机
基于中试数据，制定生产型冻干机的工艺规程。
1、设备确认：确保生产型冻干机经过确认（IQ/OQ/PQ），性能可靠。特别注意板层温度均匀性和真空控制精度。
装载量：严格按照中试验证的装载厚度和容器类型进行装载。
工艺设定：将中试阶段验证成功的工艺参数（基于压力升高测试和产品温度数据）直接应用于生产型机器。这可能意味着生产型机器的板层设定温度与实验室不同，但只要产品经历的热历程一致，就是正确的。
关注边缘效应：生产型冻干机板层大，边缘和中心的传热条件可能不同。在第一次生产批次中，应在不同位置（中心、边缘、门附近）放置热电偶或留样点，以验证工艺的均匀性。
3、批次验证：前几批生产批次应视为工艺验证批次。进行全面的中间控制和成品测试（水分、含量、纯度、外观、复溶性等），确认产品关键质量属性符合标准。三、常见误区与注意事项
误区一：直接拷贝设备参数。这是最危险的错误。例如，在实验室用小瓶干燥时，设定板层温度-20℃，真空度50mTorr可能没问题。但在生产型机器上，由于传质路径更长、阻力更大，同样的设定可能导致产品温度过高而塌陷。
误区二：忽视装载量。装载厚度是影响干燥时间的平方关系。厚度增加一倍，干燥时间可能增加四倍。必须保持一致。
误区三：过度追求速度。在生产中，稳健性和成功率比速度更重要。一个稍微慢一点但确保成功的工艺，远胜于一个快但有10%失败风险的工艺。
法规符合性：对于制药行业，整个放大过程必须有完整、可追溯的数据记录，以满足GMP和药品注册的要求。
四、总结：从实验室到生产的转移流程
知识获取（实验室） → 桥梁搭建（中试） → 稳健生产（生产）成功的关键在于从“控制设备参数"转向“控制产品经历的热力学状态"。压力升高测试是这个转变中最得力的工具。通过系统化的方法，您可以最大限度地减少放大过程中的风险，确保生产批次的产品质量与实验室批次保持一致。
更新时间：2025-11-03
点击次数：44
当前位置：
上一个：没有了
返回列表
